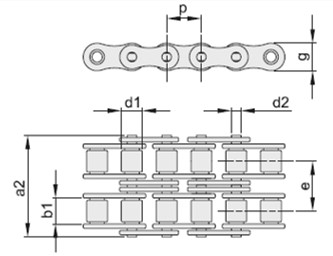

| Codice | Descrizione | Scheda Tecnica | ISO | P mm | P Inch | b1 mm min | d2 mm | d1 mm max | a2 mm max | g mm max | e [mm] | Fb min KN | q Kg/m | DIN | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
12471978 |
CATENA ISO 06B-2 3/8 DOPPIA SRC |
606 | 9,525 | 3/8" | 5,72 | 3,28 | 6,35 | 23,8 | 8,26 | 10,24 | 16,9 | 0,76 | 8187 | ||
12471979 |
CATENA ISO 08B-2 1/2 DOPPIA SRC |
606 | 12,7 | 1/2" | 7,75 | 4,45 | 8,51 | 31 | 11,81 | 13,92 | 31,1 | 1,31 | 8187 | ||
12471980 |
CATENA ISO 10B-2 5/8" DOPPIA SRC |
606 | 15,875 | 5/8" | 9,65 | 5,08 | 10,16 | 36,2 | 14,73 | 16,59 | 44,5 | 1,79 | 8187 | ||
12471981 |
CATENA ISO 12B-2 3/4" DOPPIA SRC |
606 | 19,05 | 3/4" | 11,68 | 5,72 | 12,07 | 42,2 | 16,13 | 19,46 | 57,8 | 2,5 | 8187 | ||
12471984 |
CATENA ISO 24B-2 1.1/2 DOPPIA SRC |
606 | 38,1 | 1"1/2 | 25,4 | 14,63 | 25,4 | 101,8 | 33,4 | 48,36 | 280 | 13,5 | 8187 | ||
12471986 |
CATENA ISO 32B-2 2" DOPPIA SRC |
606 | 50,8 | 2" | 30,99 | 17,81 | 29,21 | 126 | 42,99 | 58,55 | 450 | 18,74 | 8187 | ||
12475381 |
CATENA ISO 16B-2 1" DOPPIA SRC |
606 | 25,4 | 1" | 17,02 | 8,28 | 15,88 | 68 | 21,08 | 31,88 | 106 | 5,03 | 8187 | ||
31388660 |
CATENA ISO 20B-2 1.1/4 DOPPIA SRC |
606 | 31,75 | 1"1/4 | 19,56 | 10,19 | 19,05 | 79,7 | 26,42 | 36,45 | 170 | 7,33 | 8187 | ||
65001051 |
CATENA ISO 16B-2 1" DOPPIA BEA |
||||||||||||||
90032327 |
CATENA ISO 16B-2 1" DOPPIA DIAMOND |
