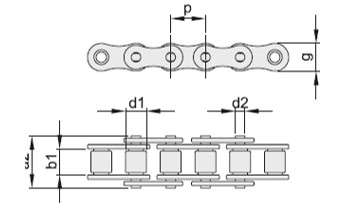

| Codice | Descrizione | Scheda Tecnica | ISO | P mm | P Inch | b1 mm min | d2 mm | d1 mm max | a2 mm max | g mm max | e [mm] | Fb min KN | q Kg/m | DIN | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
12471943 |
CATENA ISO 04B-1 P.6 SEMPL SRC |
606 | 6 | - | 2,8 | 1,85 | 4 | 7,4 | 5 | 0 | 3 | 0,12 | 8187 | ||
12471944 |
CATENA ISO 05B-1 P.8 SEMPL SRC |
606 | 8 | - | 3 | 2,31 | 5 | 8,6 | 7,11 | 0 | 4,4 | 0,18 | 8187 | ||
12471946 |
CATENA ISO 081 1/2 SEMPLICE SRC |
606 | 12,7 | 1/2" | 3,3 | 3,66 | 7,75 | 10,2 | 9,91 | 0 | 8 | 0,28 | 8187 | ||
12471947 |
CATENA ISO 084 1/2 SEMPLICE SRC |
606 | 12,7 | 1/2" | 4,88 | 4,09 | 7,75 | 14,8 | 11,15 | 0 | 15,6 | 0,49 | 8187 | ||
12471950 |
CATENA ISO 16B-1 1" SEMPLICE SRC |
606 | 25,4 | 1" | 17,02 | 8,28 | 15,88 | 36,1 | 21,08 | 0 | 60 | 2,59 | 8187 | ||
12471952 |
CATENA ISO 28B-1 1.3/4 SEMPLICE SRC |
606 | 44,45 | 1"3/4 | 30,99 | 15,9 | 27,94 | 65,1 | 37,08 | 0 | 200 | 8,56 | 8187 | ||
12475238 |
CATENA ISO 12B-1 3/4 SEMPLICE SRC |
606 | 19,05 | 3/4" | 11,68 | 5,72 | 12,07 | 22,7 | 16,13 | 0 | 28,9 | 1,12 | 8187 | ||
12475382 |
CATENA ISO 20B-1 1.1/4 SEMPLICE SRC |
606 | 31,75 | 1"1/4 | 19,56 | 10,19 | 19,05 | 43,2 | 26,42 | 0 | 95 | 3,68 | 8187 | ||
12475383 |
CATENA ISO 24B-1 1.1/2 SEMPLICE SRC |
606 | 38,1 | 1"1/2 | 25,4 | 14,63 | 25,4 | 53,4 | 33,4 | 0 | 160 | 6,85 | 8187 | ||
12475384 |
CATENA ISO 10B-1 5/8 SEMPLICE SRC |
606 | 15,875 | 5/8" | 9,65 | 5,08 | 10,16 | 19,6 | 14,73 | 0 | 22,2 | 0,91 | 8187 | ||
12477547 |
CATENA ISO 083 1/2 SEMPLICE SRC |
606 | 12,7 | 1/2" | 4,88 | 4,09 | 7,75 | 12,9 | 10,3 | 0 | 11,6 | 0,42 | 8187 | ||
12486283 |
CATENA ISO 08B-1 1/2 SEMPLICE SRC |
606 | 12,7 | 1/2" | 7,75 | 4,45 | 8,51 | 17 | 11,81 | 0 | 17,8 | 0,68 | 8187 | ||
12486284 |
CATENA ISO 06B-1 3/8 SEMPLICE SRC |
606 | 9,525 | 3/8" | 5,72 | 3,28 | 6,35 | 13,5 | 8,26 | 0 | 8,9 | 0,4 | 8187 | ||
92542474 |
CATENA ISO 03B-1 P.5 SEMPLICE SRC |
606 | 5 | - | 2,5 | 1,49 | 3,2 | 7,4 | 4,1 | 0 | 2,2 | 0,08 | 8187 | ||
12857260 |
CATENA ISO 20B-1 1.1/4 SEMPLICE BEA |
||||||||||||||
53055744 |
CATENA ISO 28B-2 1.3/4 DOPPIA SRC |
