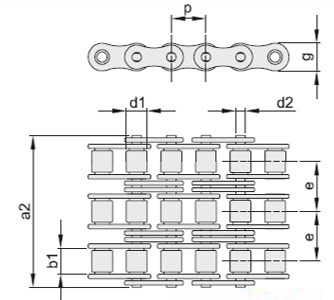

| Codice | Descrizione | Scheda Tecnica | ISO | P mm | P Inch | b1 mm min | d2 mm | d1 mm max | a2 mm max | g mm max | e [mm] | Dn | q Kg/m | DIN | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
12472002 |
CATENA ISO 08B-3 1/2 TRIPLA SRC |
606 | 12,7 | 1/2" | 7,75 | 4,45 | 8,51 | 44,9 | 11,81 | 13,92 | 1,94 | 8187 | |||
12472003 |
CATENA ISO 10B-3 5/8" TRIPLA SRC |
606 | 15,875 | 5/8" | 9,65 | 5,08 | 10,16 | 52,8 | 14,73 | 16,59 | 2,68 | 8187 | |||
12472005 |
CATENA ISO 20B-3 1.1/4 TRIPLA SRC |
606 | 31,75 | 1"1/4 | 19,56 | 10,19 | 19,05 | 116,1 | 26,42 | 36,45 | 10,96 | 8187 | |||
12475385 |
CATENA ISO 12B-3 3/4" TRIPLA SRC |
606 | 19,05 | 3/4" | 11,68 | 5,72 | 12,07 | 61,7 | 16,13 | 19,46 | 3,32 | 8187 | |||
12475386 |
CATENA ISO 16B-3 1" TRIPLA SRC |
606 | 25,4 | 1" | 17,02 | 8,28 | 15,88 | 99,9 | 21,08 | 31,88 | 7,65 | 8187 | |||
19470297 |
CATENA ISO 16B-3 1" TRIPLA BEA |
